 > COPAL(日本-科寶電子株式會社) > 旋轉編碼器> RE12D |
 |

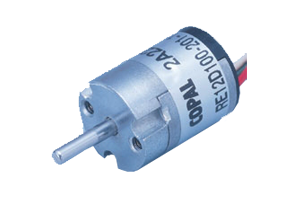

RE12D 光學式-旋轉編碼器 (廠牌：COPAL科(ke)寶電子) |
|
|
|
|
|
| 技術參數 |
| 分辨率 |
100、 200、300 P/R |
| 工作溫度 |
0～50℃ |
| 儲存溫度 |
-20~80℃ |
| 防護等級 |
IP40 |
| 輸入電壓 |
DC5 V ± 5 % |
| 輸入電流 |
50 mA max. |
| 輸出波型 |
方波 |
| 輸出階段 |
A, B |
| A＆B輸出相位差 |
90° ± 45° |
| 光源 |
LED |
| 響應帶寬 |
10 kHz max. |
| 輸出信號 |
“1 (High)” |
+ 4.5 V minimum |
| “0 (Low)” |
+ 0.5 V maximum |
| 輸出阻抗 |
1 kΩ |
| 啟動力矩 |
0.05 mN·m {0.5 gf·cm} max. |
| 慣性 |
0.01 g·cm2 |
主軸負載
（安裝時） |
徑向 |
1.96 N {200 gf} max. |
| 軸向 |
1.96 N {200 gf} max. |
| 光源 |
LED |
| 重量 |
約 10 g |
|
