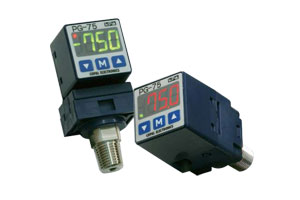

PG-75
雙(shuang)色型-壓(ya)力(li)開關 / 壓(ya)力(li)計 / 壓(ya)力(li)傳感器 / 壓(ya)力(li)變送器 (廠牌：COPAL科(ke)寶(bao)電子(zi)) |
|
|
|
|
|
| 技術參數 |
| PG-75 |
| 型號 |
102G |
103G |
353G |
102R |
103R |
353R |
| 指示方式 |
GAUGE壓 |
GAUGE壓 （Compound） |
| 額定壓力 Pr(L)~Pr(H) |
0~100 kPa |
0~1.0 MPa |
0~3.5 MPa |
-100~100 kPa |
-0.1~1.0 MPa |
-0.1~3.5 MPa |
| 最大壓力 Pmax |
200 kPa |
2 MPa |
5 MPa |
200 kPa |
2 MPa |
5 MPa |
| 破壞壓力 Pb |
300 kPa |
3 MPa |
7 MPa |
300 kPa |
3 MPa |
7 MPa |
| 滿量程 FS |
100 kPa |
1 MPa |
3.5 MPa |
200 kPa |
1.1 MPa |
3.6 MPa |
| 密封液體 |
Silicone oil |
| 工作溫度 |
-10~50℃ |
| 工作濕度 |
35～85％RH |
| 測量介質 |
與SUS316和SUS304兼容的腐(fu)蝕性氣體/液體 |
| 防護等級 |
IEC規格 IP65 |
| 固定方式 |
R1（R1/8），R2（R1/4） |
| 絕緣抵抗 |
100MΩ min.（DC500 V） |
| 電源電壓 |
10.8~30VDC |
| 消耗電流 |
50mA（max.） |
| 開關精度 |
±2%FS |
| 開關輸出 |
NPN/PNP |
| 開關容量 |
30VDC 100mA |
| 殘留電壓 |
NPN:1.2V maximum,PNP:2.2V maximum |
| 重復率 |
±0.3 %F.S. / Reference temp. 25℃ |
| 響應時間 |
Approx. 2.5 ms |
| 類比輸出 |
1～5V、4～20mA |
|
