 >COPAL (日本-科寶電子株式會社) > 壓力開關 / 壓力計 / 壓力傳感器 / 壓力傳送器 > PG-30 |
 |

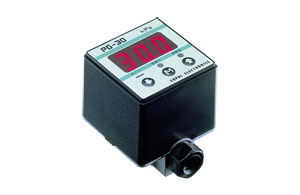

PG-30
壓力(li)開(kai)關 / 壓力(li)計(ji) / 壓力(li)傳感器 (廠牌：COPAL 科寶(bao)電子) |
|
|
|
|
|
|
| 技術參數 |
| PG-30 |
| 型號 |
101R |
102R |
103R |
| 指示方式 |
GAUGE壓 |
| 定格壓力 kPa |
-10～10 |
-100～100 |
-100～1000 |
| 最大壓力 kPa |
20 |
200 |
1500 |
| 破壞壓力 kPa |
50 |
500 |
2000 |
| 工作溫度 |
-10~50℃ |
| 補償溫度 |
0~50℃ |
| 工作濕度 |
35 ~ 85%RH |
| 儲存溫度 |
-20 ~ 70℃(大氣壓力，最大濕度65％RH) |
| 測量介質 |
非腐蝕性氣體 |
| 防護等級 |
IEC規格 IP65 |
| 固定方式 |
2- Rc1/8 |
| 受壓處材質 |
鋁壓鑄，矽(silicone) |
| 重量 |
Approx. 80 g |
| 溫度誤差 |
±0.3%F.S. (0~50℃) |
| 絕緣抵抗 |
100MΩ min.（DC500 V） |
| 耐電壓 |
AC500 V /1 minute |
| 電源電壓 |
10.8~30VDC |
| 消耗電流 |
50mA max |
| 顯示 |
3位數LED |
| 定格顯示 kPa |
-9.99~9.99 |
-99.9~99.9 |
-100~999 |
| 倍率切換 |
最多11種切換 |
| 負壓顯示 |
紅色LED |
| 顯示精度 |
±1% |
| 開關輸出 |
NPN/PNP,2點輸出 |
| 開關容量 |
30VDC 100mA |
| 殘留電壓 |
NPN:1.2V maximum,PNP:2.2V maximum |
| 應差 |
0~300 counts (可調) |
| 重復率 |
±0.2 %F.S. ±1 count (±0.3 %F.S. max.) |
| 響應時間 |
5、25、250、2500 ms(可調) |
| 類比輸出 |
3種切換 |
| 輸出電壓 |
1~5V (G/V模式：零點:1±0.2V、滿量程:4V±0.2V) ( R 模式：零點:3±0.2V、滿量程:4V±0.2V)
103R(零點：1.36±0.2V) (滿量程：3.64±0.2V) |
| 輸出阻抗 |
10kΩ |
| 分辨率 |
1/204 |
|
