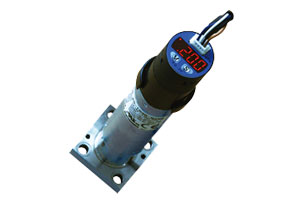

| PG-20 |
| 型號 |
502 |
103 |
| 指示方式 |
GAUGE壓 |
| 額定壓力 MPa |
Positive (G) |
0 ~ 0.5 |
0 ~ 1.0 |
| Compound (R) |
-0.1 ~ 0.5 |
-0.1 ~ 1.0 |
| 最大壓力 MPa |
0.75 |
1.5 |
| 真空壓力 |
1.4 × 10-4 Pa abs (maximum) |
| 工作溫度 |
-10~50℃ |
| 補償溫度 |
0~50℃ |
| 工作濕度 |
35 ~ 85%RH（無結露） |
| 儲存溫度 |
-20～60℃（大氣壓力，濕度最高65％RH） |
| 測量介質 |
與SUS316L兼容的(de)腐蝕性氣體(ti)/液體(ti) |
| 防護等級 |
IP40 |
| 受壓處材質 |
SUS316L |
| 重量 |
Approx. 200g (W1) 、Approx. 110g (W2) |
| 絕緣抵抗 |
50MΩ (max.) |
| 輸出電壓 |
1～5 VDC（輸出電流：1 mA（max.）/Output residence： 1.5 kΩ）
輸出精度：±1.0％FS（包含設置錯誤和LIN/ HYS）
溫度特性：±0.1％FS /℃（ 0 ? 50°C Reference temp. 25°C） |
| 輸出電流 |
4～20mA (Vort: 24VDC ±10% / 500Ω （max.）)
輸出精度：± 1.0％FS（包含設置錯誤和LIN/ HYS）
溫度特性：± 0.1％FS / ℃ ( 0 ? 50°C Reference temp. 25°C ) |
| 開關輸出 |
NPN/PNP |
| 開關容量 |
30VDC 100mA （max.） |
| 殘留電壓 |
NPN:1.2V (max.),PNP:2.2V (max.) |
| 重復性 |
± 0.3％ FS （max.） |
| 響應時間 |
2.5, 25, 250 ms |
| 應差 |
0 ～ 300counts (Select panel SW) |
| 旋轉角度 |
270°(90° step) |
| 消耗電流 |
30mA max. |
| 顯示 |
3 -1/2 位數LED ( 紅色 LED) |
| 額定顯示 MPa |
Positive (G) |
.000 ~ .500 MPa |
.000 ~ 1.000 MPa |
| Compound (R) |
-.100 ~ .500 MPa |
-.100 ~ 1.000 MPa |
| 顯示周期 |
4次/秒 |
| 顯示精度 |
±1%FS/℃ ( 0 ? 50°C Reference temp. 25°C ) |
| 分辨率 |
1 digit |
>
