 > COPAL(日本電產科寶電子株式會社) > 壓力傳感器> PA-97 |
 |

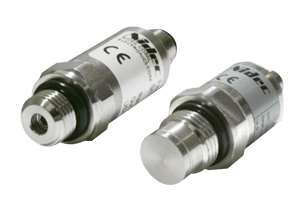

PA-97
高壓(ya)型(xing)-壓(ya)力(li)傳送(song)器(qi) / 壓(ya)力(li)變送(song)器(qi) / 壓(ya)力(li)傳感器(qi) |
|
|
|
|
|
|
| 技術參數 |
| 型號 |
PA-970N / 972N / 978N |
PA-979C |
PA-970F / 978F |
| 圖片 |
 |
 |
 |
| 特色 |
通用型 |
CAN輸出 |
奇平膜（受壓部分平均） |
| 壓力類型 |
表壓（正壓） |
表壓（正壓） |
表壓（正壓） |
| 額定壓力 |
10 MPa~60 MPa(依選型) |
0.1MPa~60MPa(依選型) |
0.1MPa ~10Mpa(依選型) |
| 最大壓力 |
30 MPa~150 MPa(依選型) |
0.2MPa~120MPa(依選型) |
0.2MPa ~20Mpa(依選型) |
| 破壞壓力 |
50 MPa~250 MPa(依選型) |
0.3MPa~180MPa(依選型) |
0.3MPa ~30Mpa(依選型) |
| 測量介質 |
不腐蝕SUS630的氣體,液體 |
不腐蝕SUS304,SUS630的氣體,液體 |
不腐蝕SUS630的氣體,液體 |
| 介質溫度 |
-40~125℃ |
-50~135℃ |
-40~125℃ |
| 環境溫度 |
-40~125℃(O環：-18~125℃) |
-40~125℃(O環：-18~125℃) |
-40~85℃(O環：-18~125℃) |
| 工作濕度 |
最大95%RH(無凝結) |
最大95%RH(無凝結) |
最大95%RH(無凝結) |
| 絕緣電阻 |
10MΩ(50VDC) |
10MΩ(250VDC) |
10MΩ(100VDC) |
| 耐電壓 |
50VAC |
250VAC |
100VAC |
| 驅動電壓 |
9~32 VDC |
8~32VDC |
PA-970F：10~30 VDC |
| PA-978F：9~30 VDC |
| 消耗電流 |
電壓輸出類型：20mA以下 |
電壓輸出類型：10 mA以下 |
電壓輸出類型：10 mA以下 |
| 壓力接口 |
G1/4 |
G1/4 |
G1/2 |
| 防護等級 |
IP67 |
IP67 |
IP67 |
| 尺寸 |
φ19×37 mm |
φ19 × 37.5 to 39 mm |
φ26×32.5 mm |
| 重量 |
約50g |
約60g |
約100g |
| 輸出 |
| ? |
PA-970N/PA972N
電壓輸出 |
PA-978N
電流輸出
|
? |
PA-970F
電壓輸出 |
PA-978F
電流輸出 |
| 輸出信號 |
PA-970N：1-5 V |
4~20mA |
CAN open bus 協定(ding) DS301 / DS404
兼容CAN 20.0 A / B |
1-5V |
?4?20mA |
| PA-972N：0-5 V |
| 總體經度 |
?±4％FS |
±5％FS |
-25~85°C：±1.5％FS
-40~125°C：±3.0％FS |
| 線性 |
±0.5％FS |
--- |
±0.5％FS? |
| 非線性 |
--- |
±0.5％FS |
--- |
| 滯后 |
?±0.5％FS? |
±0.5％FS |
±0.5％FS? |
| 長期穩定 |
--- |
±0.2％FS |
--- |
| 響應速度 |
約1ms |
約1ms |
約1ms |
|
| 資料下載 |
|
|
|
|
