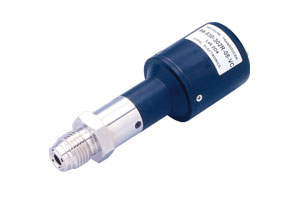

PA-930
高溫型-壓(ya)力(li)傳(chuan)送(song)器 / 壓(ya)力(li)變送(song)器 / 壓(ya)力(li)傳(chuan)感器 |
|
|
|
|
|
| 技術參數 |
| PA-930 |
| 型號 |
102V |
102G |
102R |
302R |
103G |
| 指示方式 |
GAUGE壓 |
| 定格壓力 kPa |
0～-100 |
0～100 |
-100～100 |
-100～300 |
0～1000 |
| 最大壓力 kPa |
200 |
200 |
200 |
600 |
2000 |
| 破壞壓力 kPa |
300 |
300 |
300 |
900 |
3000 |
| 工作溫度 |
0～50℃（電路板）、0～150℃（壓力接口） |
| 補償溫度 |
100～150℃（壓力接口） |
| 工作濕度 |
35 ~ 85%RH（無結露） |
| 儲存溫度 |
-20~70℃(大氣壓力，最大濕度65％RH) |
| 測量介質 |
腐蝕性氣(qi)體/液體與SUS316L和(he)鎳合金兼容 |
| 絕緣電阻 |
50MΩ (125 V DC) |
| 絕緣強度 |
125 V DC，60秒(泄漏電流1 mA最大) |
| 壓力接口 |
9/16-18UNF, R1/4 |
| 重量 |
約 100g |
| 供應電壓 |
12~24VDC± 10％ |
| 消耗電流 |
20mA（最大） |
| 電壓輸出 |
1～5V DC |
| 電流輸出 |
1mA最大（負載電阻：最小5kΩ） |
| ZERO電壓 |
1 ± 0.04V |
3 ± 0.04V |
2 ± 0.04V |
1 ± 0.04V |
| SPAN電壓 |
4 ± 0.04V |
4 ± 0.1 |
| 線性/遲滯性 |
± 0.5 %F.S. |
溫度誤差 |
ZERO |
± 0.10 %F.S./°C (100 ～ 150 °C, 參考溫度： 125 °C) |
| SPAN |
± 0.10 %F.S./°C (100 ～ 150 °C, 參考溫度： 125 °C) |
| 響應時間 |
約 2ms |
|
