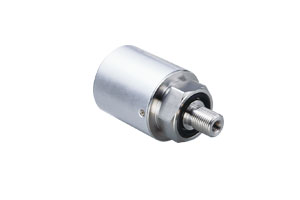

PA-830
雙隔膜-壓力傳(chuan)送器 |
|
|
|
|
|
| 技術參數 |
| PA-830 |
| 型號 |
101G |
501G |
102G |
352G |
103G |
102V |
351A |
102A |
| 指示方式 |
GAUGE壓 |
絕對壓 |
| 定格壓力 kPa |
9.8 |
49.0 |
98.1 |
343 |
981 |
-98.1 |
34.3 |
98.1 |
| 最大壓力 kPa |
19.6 |
98.1 |
196 |
686 |
1961 |
196 |
103 |
196 |
| 破壞壓力 kPa |
29.4 |
147 |
294 |
1030 |
2942 |
294 |
147 |
294 |
| 工作溫度 |
-20~70℃ |
| 補償溫度 |
0～50℃ |
| 工作濕度 |
35 ~ 85%RH（無結露） |
| 儲存溫度 |
-20~70℃(大氣壓力，最大濕度65％RH) |
| 測量介質 |
腐蝕性氣體/液體與SUS316L兼容 （PA-830-VCR：與SUS316兼容） |
| 絕緣電阻 |
100MΩ最小 (500 V DC) |
| 絕緣強度 |
500 V AC，60秒(泄漏電流1 mA最大) |
| 密封液體 |
矽油 |
| 壓力接口 |
G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR? （ G1/ 8是唯一提供O環 （P15：正壓，P12.5：負/絕對壓） ） |
| 重量 |
約140 g |
| 供應電壓 |
12 ~ 24VDC ± 10 % |
| 消耗電流 |
20mA（最大） |
| 電壓輸出 |
1～5V |
| 電流輸出 |
1mA（負載電阻：最小5kΩ） |
| 線性/遲滯性 |
± 0.5 %F.S. |
± 0.3 %F.S. |
± 0.5 %F.S. |
± 0.3 %F.S. |
± 0.5 %F.S. |
溫度誤差0~50℃
(參考溫度25℃) |
ZERO |
± 0.05 %F.S./± 0.1°C |
| SPAN |
± 0.05 %F.S./± 0.1°C |
| 響應時間 |
約 2ms |
| 重力影響（從垂直到水平位置） |
±1%F.S. |
±0.5%F.S. |
±0.3%F.S. |
±0.1%F.S. |
±0.05%F.S. |
±0.3%F.S. |
±0.5%F.S. |
±0.3%F.S. |
|
