 > COPAL(日本電產科寶電子株式會社) > 壓力傳感器> PA-800 |
 |

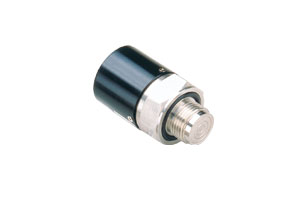

PA-800
雙隔膜(mo)-壓(ya)力傳(chuan)送器(qi) / 壓(ya)力變送器(qi) / 壓(ya)力傳(chuan)感器(qi) |
|
|
|
|
|
| 技術參數 |
| PA-800 |
| 型號 |
102G |
102V |
352G |
103G |
| 指示方式 |
GAUGE壓 |
| 定格壓力 kPa |
98.1 |
-98.1 |
343 |
981 |
| 最大壓力 kPa |
196 |
686 |
1961 |
| 破壞壓力 kPa |
294 |
1030 |
2942 |
| 工作溫度 |
-20~70℃ |
| 補償溫度 |
0～50℃ |
| 工作濕度 |
35 ~ 85%RH（無結露） |
| 儲存溫度 |
-20~80℃(大氣壓力，最大濕度65％RH) |
| 測量介質 |
腐(fu)蝕性氣(qi)體/液體與SUS316和SUS316L兼容 |
| 絕緣電阻 |
100MΩ (500 V DC) |
| 絕緣強度 |
500 V AC，60秒(泄漏電流1 mA最大) |
| 壓力接口 |
G 3/8 (PF 3/8) |
| 重量 |
約125 g |
| 供應電壓 |
12 ~ 24VDC ± 10 % |
| 消耗電流 |
20mA |
| 電壓輸出 |
1～5V |
| ZERO電壓 |
1 ± 0.04 (at 25 °C) |
| SPAN電壓 |
4 ± 0.04 (at 25 °C) |
| 電流輸出 |
1mA（負載電阻最小5kΩ） |
| 線性/遲滯性 |
± 0.3 %F.S. |
± 0.5 %F.S. |
溫度誤差0~50℃
(參考溫度25℃) |
ZERO |
± 0.05 %F.S./± 0.1°C |
| SPAN |
± 0.05 %F.S./± 0.1°C |
| 響應時間 |
約 2ms |
|
