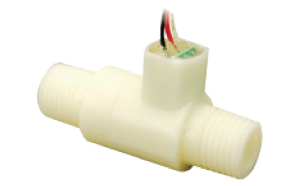

NDV10 小型(xing)/輕(qing)量級-流(liu)量計 / 水流(liu)量計 / 水流(liu)量傳感器

NDV10水流量計應用環境

控制溫水溫度、持續供水應(ying)用、冷卻水監測、過(guo)濾器(qi)壓力損(sun)失控制

NDV10水流量計描述

NDV10是一款簡單易用的流量傳感器，應用于水流量監測及控制，有效率的提高設備性能。
ND系列不僅提供冷熱水的高精度測量，亦可應用于純凈水、化學液體，輕量小巧的機身，具有高靈敏度的磁傳感器，可安裝于各種設備

★?Aichi相關流量計 / 流量傳感器產品：
   ND 葉輪流量計(無顯型)、NW 葉輪流量計(顯示型)、
   OF-Z 橢圓齒輪流量計、OF-W 橢圓齒輪流量計、
   VNS 電磁流量計、VN 電磁流量計、CX 電磁流量計、
   TBX 渦輪流量計、TBZ渦輪流量計
   UX15 / UX25 超聲波流量計(超聲波燃氣流量計)、TRX / TRZ 超聲波流量計(超聲波氣體流量計)
   WX 電磁流量計(水流量計)、SU / SY 電磁流量計(水流量計)
   MND 葉輪流(liu)量(liang)計(水(shui)流(liu)量(liang)計)、TRA 超聲波流(liu)量(liang)計(水(shui)流(liu)量(liang)計)
   ECX 電子流量(liang)計(ji)(水流量(liang)計(ji))
   NDV10 水(shui)流(liu)量(liang)計(ji)(小(xiao)型/輕量(liang)級水(shui)流(liu)量(liang)計(ji))

NDV10水流量計技術參數

型號		NDV10-STD1	NDV10-STD2
量測范圍		1~10（L/min）
精度		±7%RS
測量介質		自來水
最大操作壓力		> 0.75 MPa (液體溫度于20℃時)
脈沖值		1.12 mL/p
壓力損失		27 kPa
環境溫度/環境濕度		0～40℃、35～85%RH (避免結露)
流量溫度		0~40℃
供應電源		3-30 VDC
防護等級		IP64
傳送導線		紅=Vcc(+)、白=輸出、黑=GND(UL1061 AWG26)
連接方式		1/4”(外螺紋)		φ14嵌入式
輸出信號		電壓脈(mo)沖 ( 請連接負載(zai)電阻大于(yu)10kΩ以上(shang) ) Duty ratio: 2/8 < A/B < 8/2
重量		12g
材質	外殼	ABS
	Vane-wheel	Polyacetal
	Shaft	SUS304
	Magnet	Samarium cobalt magnet
