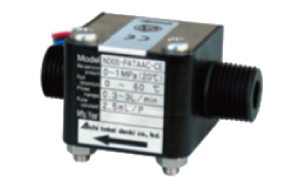

ND 小量程流量計 / 葉輪流量計 / 葉輪流量傳感器 / 小型流量計

ND葉輪流量計描述

具體積小、構造簡單的特性，可應用于小量程的流量監控，范圍0.3 ~3至3~60 L/min(依選型)。
目(mu)前已廣泛(fan)用于水處理廠、半導體業、設備制(zhi)造商、冷卻及(ji)熱水溫度監控系統、批量控制(zhi)...等(deng)領域。

【葉輪式測量原理】
葉(xie)輪受流體流動的(de)沖擊而旋轉，以(yi)葉(xie)輪旋轉的(de)快慢來反映流量的(de)大小，并根據轉速測出(chu)流量，以(yi)開路集電(dian)極輸(shu)出(chu)脈沖。

【適用性廣！各種類型液體皆可測 】
結構簡單，葉片能防腐，能測量各種液體(水、化學液體、弱酸弱堿液體、熱水…等)。

【高精度！穩定流量測量 】

具優異的重(zhong)復性及響應能力，且內(nei)置磁性傳感器，防噪(zao)音功能強，流速比例輸出，實現從小(xiao)流量(liang)(liang)(liang)到大流量(liang)(liang)(liang)的穩(wen)定測量(liang)(liang)(liang)，精度可達±2%RS。

★ 更多Aichi Tokei 愛知時計液體流量計/水流量計
VN 小量程序-電磁流量計 / 智能電磁流量計
VNS 小量程型-電磁流量計 / 智能電磁流量計
CX 電磁流量計 / 小型流量計 / 智能型電磁流量計
NW 葉輪流量計 / 葉輪流量傳感器 / 葉輪式流量計 / 小量程流量計 / 小型流量計
OF-Z 橢圓齒輪流量計 / 微量流量計 / 小型流量計 / 水用流量計 / 重油流量計
NDV10 小型/輕量級-流量計 / 水流量計 / 水流量傳感器
MND 葉輪流量計 / 水流量計 / 小型流量計
WX 電磁流量計 / 水流量計 / 大流量型流量計
TRA 水用超聲波流量計 / 超聲波流量計 / 水流量計
SU / SY 電磁流量計 / 水流量計 / 水流量表

ND葉輪流量計技術參數

型號	ND05-TATAAA	ND05-PATAAC	ND05-NATAAC	ND10-TATAAA	ND10-PATAAA	ND10-NATAAA	ND20-PATAAA	ND20-NATAAA
測量介質	化學液體	水、化學液體 (弱酸弱堿)	水、熱水	化學液體	水、化學液體 (弱酸弱堿)	水、熱水	水、化學液體 (弱酸弱堿)	水、熱水
測量范圍(L/min)	0.3 - 3			1.0 - 10	1.5 - 20		3.0 - 60
脈沖值	2.5mL/p			7.69mL/p			25mL/p
精度	±2% RS (標準安裝位置)
壓力損失	≦12 kPa (At 3L/min)			≦15 kPa (At 10L/min)	≦20 kPa (At 20L/min)		≦60 kPa (At 60L/min)
最大操作壓力	1 MPa (液體溫度 at 20 °C)
流體黏度	0.5 to 1.5 mPa·s
環境溫度	-10 ~ 70 °C
輸出信號	open collector pulse (4線式, 線長(chang)約 600mm) Duty ratio 3/7 < A/B < 7/3
最大周期	20Hz			22Hz	44Hz		40Hz
溫度范圍	0 ~ 60℃		0 ~ 70℃	0 ~ 60℃		0 ~ 70℃	0 ~ 60℃	0 ~ 70℃
接液端	R 1/2			R 1/2			R 3/4
