| 型式別仕様 |

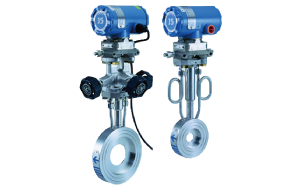

JSⅢ |
| 電源 |
24V DC 演算器より供給 |
| 伝送距離 |
計量部より演算器まで 最大300m |
| 総合精度 |
±1.0%RS (レンジアビリティ 1:13の場合) |
| 材質 |
本體：SUS304
オリフィス：SUS304
ダイヤフラム：SUS316L
ハウジング：低銅アルミ合金 |
| 計測流量範囲 |
請下載「流量范圍表」 |
| 型式 |
TC205 |
| 表示 |
積算流量?瞬時流量?トリップ流量
その他指示した內容をLED表示 |
| 流量表示ランプ |
正常時－最大流量の7.7％以上で緑色のランプが點燈
異常時－最大流量の100％以上で赤色のランプが點燈(警告表示) |
| 電源 |
100/200V AC?50/60Hz |
| 設定 |
正面キー操作にて設定
代表設定例
プログラム要素の変更
モニター機能の作動
表示內容、モード切換
|
| 出力 |
4～20mA DC アナログ出力
単位パルス出力(２線)オープンコレクター
1［kg/P?Nm3/P］ (推奨口徑φ25～φ80)
10［kg/P?Nm3/P］ (推奨口徑φ100～φ300)
100［kg/P?Nm3/P］ (推奨口徑φ350以上)
定格容量:30V DC 50mA以下 ON時間:100ms
警報出力 無電圧リレー接點
定格容量:30V DC 50mA以下
|
>
